L’automazione basata sui dati gioca un ruolo chiave nella costruzione di moderni quadri elettrici e di comando. Permette di soddisfare le sempre più complesse necessità dei clienti – caso per caso e con tempi di lavorazione brevi. In questo modo, le aziende possono cogliere le opportunità di crescita e sviluppare business pronti per il futuro, nonostante la persistente carenza di personale qualificato.

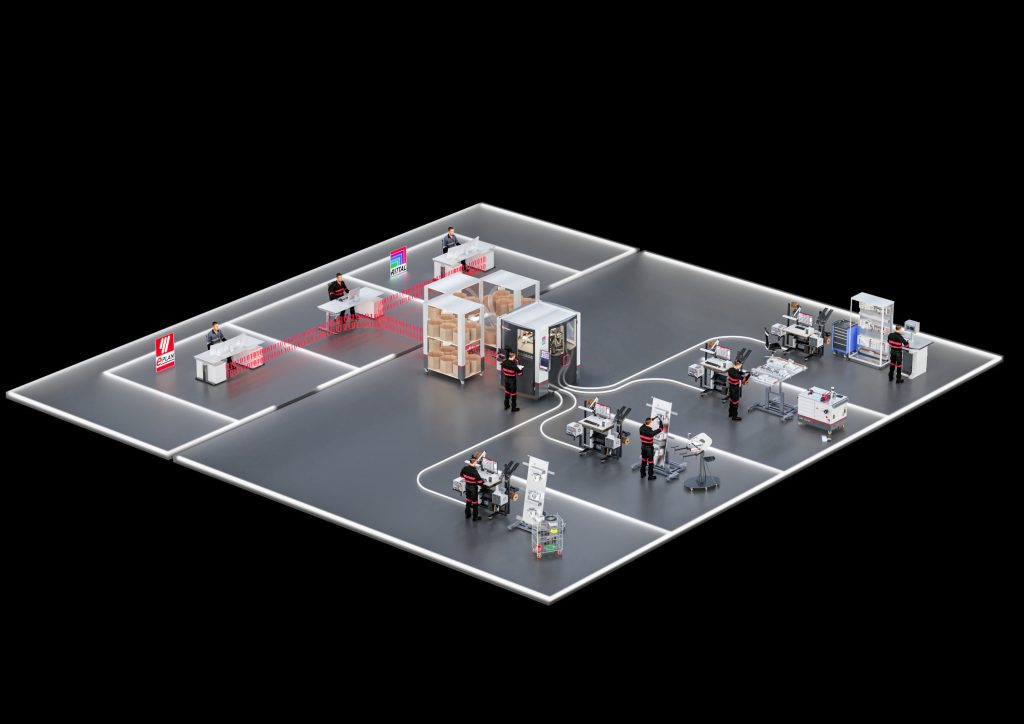

Rittal promuove il continuo sviluppo della vasta gamma di soluzioni Rittal Automation System e in occasione della fiera SPS 2025 ha presentato il Wire Handling System, una nuova soluzione di distribuzione dei cavi che utilizza aria compressa per il trasporto dei cavi preassemblati. Può essere utilizzata come estensione per la macchina automatica di assemblaggio cavi Wire Terminal WT C. Utilizzando aria compressa, i cavi preparati possono essere trasportati direttamente dalla Wire Terminal fino a quattro postazioni di lavoro. Il sistema, composto da un distributore di cavi, un ricevitore di cavi e tubi in Teflon, è progettato per tutti i tipi comuni di cavo con sezioni trasversali che vanno da 0,5 mm² a 6 mm² e lunghezze da 220 mm a 4.000 mm. La distanza massima di trasporto è di 80 m.
Cablaggio senza errori e accelerato
Il nuovo Wire Handling System, in combinazione con la Wire Terminal, ottimizza il cablaggio, di gran lunga la fase più dispendiosa in termini di tempo nella costruzione di quadri elettrici e quadri di comando, generando così un risparmio estremamente elevato di tempo e costi. Al posto di rimuovere i set di cavi dalla Wire Terminal dai binari o catene, i fili preassemblati vengono inviati alle rispettive postazioni di lavoro in modo just-in-time e nella giusta sequenza, semplicemente premendo un pulsante. Questo semplifica notevolmente la logistica interna e aiuta a risparmiare spazio di stoccaggio.
L’integrazione del Wire Handling System nell’applicazione software Eplan Smart Production garantisce che i cavi vengano sempre consegnati alle postazioni di lavoro puntualmente e nell’ordine corretto. Basandosi sui dati di un gemello digitale creato durante la pianificazione e la progettazione, Eplan Smart Production, come sistema di assistenza digitale con Eplan Smart Wiring, guida passo dopo passo nel processo di cablaggio e richiede i cavi necessari tramite la Wire Terminal e il sistema di consegna. Questo rende possibile eseguire il cablaggio molto più velocemente e senza errori anche da parte di persone meno esperte o semi-qualificate. Ad esempio, sono possibili risparmi di tempo fino al 90 per cento nel cablaggio.
Automazione coerente basata sui dati
Come soluzione automatizzata per l’intralogistica, il nuovo Wire Handling System colma un‘altra lacuna nell’automazione end-to-end basata sui dati per la produzione di quadri elettrici e di controllo. Il processo produttivo può ora essere gestito in modo ancora più efficiente e le aziende possono soddisfare molto meglio le esigenze attuali – e future – del mercato, anche con meno lavoratori qualificati.
“Il nuovo Wire Handling System genera immediatamente valore aggiunto accelerando ulteriormente il processo di cablaggio e riducendo gli errori attraverso l’interazione tra il software Eplan e il sistema di consegna”, sottolinea Thorsten Eberz, Head of Product Management di Rittal Automation Systems. “Allo stesso tempo, con questa soluzione le aziende si stanno già preparando al futuro della produzione di quadri elettrici e di controllo: il Wire Handling System può alimentare non solo le postazioni di lavoro, ma anche i futuri robot di cablaggio”.
